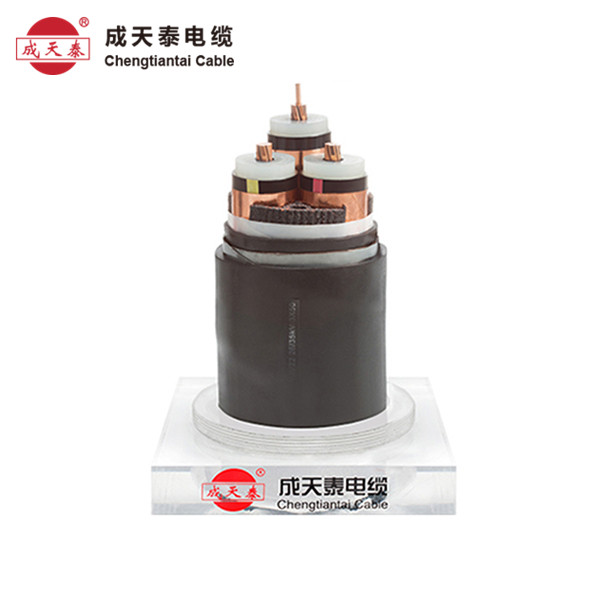

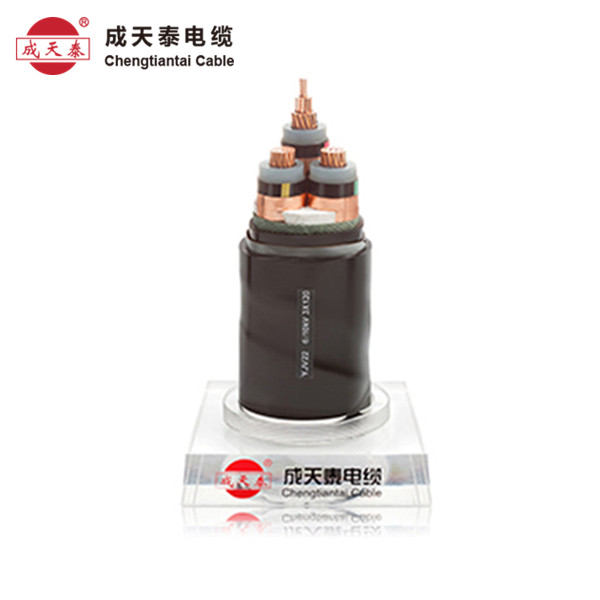

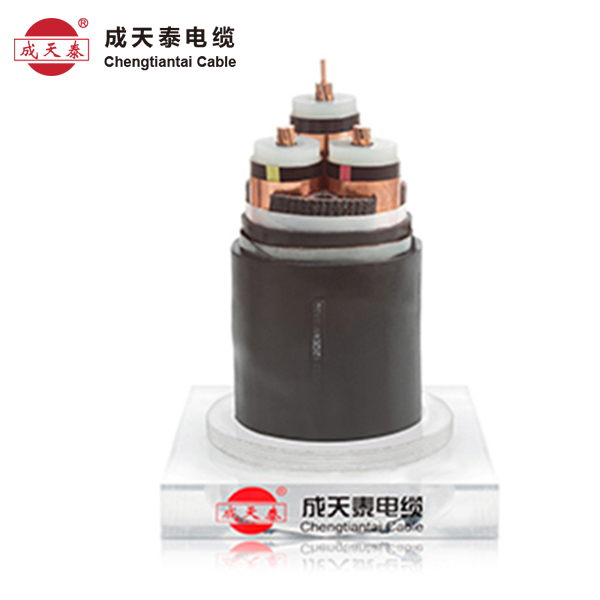

成天泰YJV22 6/10kV 3芯

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

额定电压 Rated voltage： 6/10 kV

型号 Type：YJV22

执行标准 Applicable Standards：

国家标准 national：GB/T 12706.1-2008

国际标准：International: IEC60502-1

附加标准：GB/T 19666-2005 阻燃和耐火电缆通则

适用范围：应运50 Hz交流额定电压Uo/U为0.6/1KV及以下的输配电线路上

[上一个:成天泰YJV22 8.7/15（17.5）kV] [下一个:成天泰YJV22 3.6/6（7.2）kV]

成天泰YJV22 6/10kV 3芯

详情说明
产品特性
其它

● 常用电缆的规格及近似外径

芯数 No.of core	导体截面 cross-section	最高运行电压 Operation voltage max.	标称电压 Nominal voltage U0/U	绝缘厚度 Insulation thickness	近似外径 Approx. diameter（mm）	最小弯曲半径 min bending radius (mm)	20℃最大导体电阻 maximum DC resistance at 20℃	载流量（空气中） current rating in air at 30℃	载流量（埋地敷设） current rating in ground at 20℃ (A)	护套颜色 sheath color	包装方式 package



—	mm²	kV	kV	mm	mm	mm	Ω/km	A	A	—	—
3	25	12	6/10		40.5	54	0.73	120	154	黑色	盘装
3	35	12	6/10	3.4	42.8	514	0.52	144	184	黑色	盘装
3	50	12	6/10	3.4	45.8	550	0.39	174	217	黑色	盘装
3	70	12	6/10	3.4	> 49.7	596	0.27	215	264	黑色	盘装
3	95	12	6/10	3.4	53.3	640	0.19	262	317	黑色	盘装
3	120	12	6/10	3.4	56.5	678	0.15	303	361	黑色	盘装
3	150	12	6/10	3.4	60.2	722	0.12	345	406	黑色	盘装
3	185	12	6/10	3.4	63.8	766	0.1	494	459	黑色	盘装
3	240	12	6/10	3.4	69	828	0.08	464	532	黑色	盘装
3	300	12	6/10	3.4	74.1	889	0.06	531	601	黑色	盘装
3	400	12	6/10	3.4	84	1008	0.05	626	690	黑色	盘装

线芯识别 Core Identification :

三芯：红、黄、绿或红、蓝、黄/绿

3 cores: Red、 Yellow、 Green or Red、Blue、Green/Yellow

● 订货须知：

订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息

型号	规格	长度	包装方式	交货日期	交货地点
YJV22-0.6	1X250	300 m	铁木盘	至2017年xx月xx日前有效	1.需方仓库 2.需方工地 3.自提注：由需方指定一种

结构特性

● 导体: 铜导体，导体2类符合IEC60228

● 绝缘: XLPE 交联聚乙烯

● 护套:PVC

制造标准

● 国际标准 :IEC60502.1-2005

● 国家标准 :GB/T12706.1-2008

电气特性

● 额定电压Uo/U: 6/10kV

● 最高工作电压: 6/10kV

● 成品电缆交流耐压试验: 6/10kV (5 min)

使用特性

● 导体最高温度:90°C

● 短路最高线芯温度(持续时间不超过5s):250°C。

● 运行温度范围: -20至90°C

● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆

安装特性

● 敷设最低环境温度:不应低于0°C

● 电缆的最小允许弯曲半径: 20 D (注：D为电缆实际外径)

● 最大容许拉力: 50 N

电缆安装时的最小弯曲半径

项目	单芯电缆		三芯及以上电缆
	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲要小心控制，如采用成型导板等)	15D	12D	12D	10D

交货长度	运输
● 重量小于80kg的电缆允许成圈包装交货，每根成品电缆不得低于100m长度或由双方协定任意长度交货。 ● 允许根据协议任何长度交货	●运输时必须将电缆牢靠的固定，以免互撞或翻倒造成对电缆或盘具的损伤 ● 防止严重弯曲及其他机械损伤电缆盘不许平放。 ● 运输中严禁从高处扔下装有电缆的电缆盘 ● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆
长度误差	贮存
● 长度计量误差应不超过±0.5%	● 成品电缆应存放在温度0～40℃之间，湿度85%以下的环境中，做到不被阳光直接暴晒、被雨淋，应适量通风，保持环境的干燥。
包装	安装须知
● 成卷或成盘电缆应卷绕整齐，妥善包装。电缆盘应符合JB/T 8137-1999的规定。 ● 电缆端头应可靠密封，伸出盘外的电缆端头应加保护罩，伸出长度小于300mm ● 电缆包装上应附有标签标明： a) 制造厂名称及商标 b) 电缆型号及规格 c) 额定电压 d) 长度(m) e) 重量(Kg) f) 制造日期 g) 标准编号或认证标识 h) 电缆盘正确旋转方向的符号	● 安装时，环境温度应不宜低于0℃，若温度计测试环境温度低于0℃，应先对电缆进行预热处理后再准备安装; ● 应严格控制电缆敷设过程中的弯曲半径,以免造成电缆内部机械损伤。 ● 电缆敷设过程中如人为造成质量事故等(如外护层损伤)应立即修复或通知本公司售后服务部门
