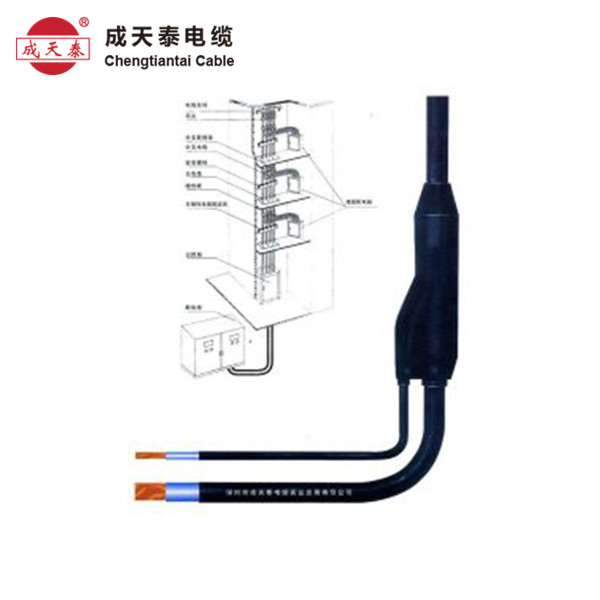

成天泰预分支电缆(YFD)

预分支电缆主要有主干电缆、分支线、分支接头、相关附件组成，并具有三种类型：普通型、阻燃型(ZR)、耐火型(NH)。

预分支电缆是高层建筑中母线槽供电的替代产品，具有供电可靠、安装方便、防水性好，占建筑面积小、故障率低、价格便宜、免维修维护等。

预分支电缆是为配合城市高层建筑供电系统而开发的成套产品，主要用于高层建筑。

[上一个:成天泰七类网线] [下一个:成天泰YJV22 0.6/1kV]

成天泰预分支电缆(YFD)

详情说明
产品特性
其他

产品型号及名称 TYPE & TITLE

型号Type	名称Title
FZ-YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套预制分支电缆
	Cu conductor XLPE insulated PVC sheathed prefabricated branch cable
Z-FZ-YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃预制分支电缆
	Cu conductor XLPE insulated PVC sheathed flame-resistant prefabricated branch cable
WDZ-FZ-YJV	铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃预制分支电缆
	Cu condutor XLPE insulated low smoke halogen free PE sheathed flame-resistant prefabricated branch cable
FZ-VV	铜芯聚氯乙烯绝缘聚氯乙烯护套预制分支电缆
	Cu core PVC insulated PVC sheathed prefabricated branch cable
Z-FZ-VV	铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃预制分支电缆
	Cu core PVC insulated PVC sheathed flame-resistant-prefabricated branch cable
N-FZ-YJV	铜芯交联聚乙烯绝缘聚氯乙烯护套耐火预制分支电缆
	Cu core XLPE insulated PVC sheathed PVC sheathed fire-resistant prefabricated branch cable

主要技术参数Main Technical Parameter

主干电缆标称截面	分支电缆标称截面
main cable cross section(mm2)	Branch Cable Cross-section (mm2)
35	10	16	25	-	-	-	-	-	-
50	10	16	25	35	-	-	-	-	-
70	10	16	25	35	-	-	-	-	-
95	10	16	25	35	50	-	-	-	-
120	10	16	25	35	50	70	-	-	-
150	10	16	25	35	50	70	-	-	-
185	10	16	25	35	50	70	95	-	-
240	10	16	25	35	50	70	95	120	-
300	10	16	25	35	50	70	95	120	150
400	10	16	25	35	50	70	95	120	150
500	10	16	25	35	50	70	95	120	150
630	10	16	25	35	50	70	95	120	150

订货须知 Ordering Information

为了更好的设计您的预制分支电缆，请用户提供以下资料：

In order to better design your prefabricated branch cable, please provide the following information：

【建筑物类别】：高层建筑，体育场馆、公路等。

Building Category:high buildings,stadiums,roads.etc.

【建筑物构造】：建筑物配电系统图，预制带分支电缆的布置。

Building Construction：building power distribution system maps,prefabricated branch cable layout.

【配电方式】：单相双线、单相三线、三相三线、三相四线、三相五线制。

Distribution method:single-phase two –wire,single-phase three-wire,three-phase three-wire,three-phase four-wire,three-phase five-wire.

【预制带分支电缆】：电缆型号、主干及分支电缆的截面、各分支连接盒间距离、主干电缆长度，分支电缆长度等。

Prefabricated branch cable:cable type,the section of main and branch cables,the distance between the branch junction box,length of main cable,length of branch cable.

【敷设方式】：由楼顶上拉下或从地面拉上楼顶。

Installation method:pull down from the roof to ground or pull up from the ground to roof.

【上端支撑】：用或不用电缆悬吊装置、电缆夹紧装置。

Support of top: with or without cable suspension device,cable clamping device.

【附件】：夹具、托架等。Accessories clamps,brackets,etc.

【电缆盘具】Cable tray.

【其他要求】Other requirements.

● 详细产品咨询，敬请垂询：

使用特性：

● 绝缘电阻≥200 MΩ;

● 绝缘耐电压3500 V/5 min不击穿;

● 分支部接头具有良好的气密性与防水性，通过浸水试验绝缘电阻与工频耐压分别符合第1、第2条的要求;

● 分支接头的接触电阻小，接触电阻与等长的分支线的基准之比准≤1.2;

● 阻燃预制分支电缆符合GB/T 12666-5成束电线电缆燃烧试验方法;

● 耐火预制分支电缆符合GB/T 12666-6电线电缆耐火特性试验方法;

● 低烟低卤预制分支电缆：燃烧烟密度试验最小透光率为40%，电缆燃烧时释出气体的试验护套的卤酸气体总量最大100 mg/g

● 低烟无卤预制分支电缆：燃烧烟密度试验最小透光率为60%，电缆燃烧时释出气体的试验护套的卤酸气体释出量最大为2.0 mg/g，，护套的PH值最小为4.3，护套的电导率最大为10 us/mm。

● 电缆的长期允许工作温度：聚氯乙烯绝缘为70℃;交联聚乙烯绝缘为90℃。

● 电缆短路时(最长持续时间不超过5秒)，电缆的最高温度：聚氯乙烯绝缘为160℃;交联聚乙烯绝缘为250℃。

● 电缆的敷设温度应不低于0℃。

交货长度	运输
● 重量小于80kg的电缆允许成圈包装交货，每根成品电缆不得低于100m长度或由双方协定任意长度交货。 ● 允许根据协议任何长度交货	●运输时必须将电缆牢靠的固定，以免互撞或翻倒造成对电缆或盘具的损伤 ● 防止严重弯曲及其他机械损伤电缆盘不许平放。 ● 运输中严禁从高处扔下装有电缆的电缆盘 ● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆
长度误差	贮存
● 长度计量误差应不超过±0.5%	● 成品电缆应存放在温度0～40℃之间，湿度85%以下的环境中，做到不被阳光直接暴晒、被雨淋，应适量通风，保持环境的干燥。
包装	安装须知
● 成卷或成盘电缆应卷绕整齐，妥善包装。电缆盘应符合JB/T 8137-1999的规定。 ● 电缆端头应可靠密封，伸出盘外的电缆端头应加保护罩，伸出长度小于300mm ● 电缆包装上应附有标签标明： a) 制造厂名称及商标 b) 电缆型号及规格 c) 额定电压 d) 长度(m) e) 重量(Kg) f) 制造日期 g) 标准编号或认证标识 h) 电缆盘正确旋转方向的符号	● 安装时，环境温度应不宜低于0℃，若温度计测试环境温度低于0℃，应先对电缆进行预热处理后再准备安装; ● 应严格控制电缆敷设过程中的弯曲半径,以免造成电缆内部机械损伤。 ● 电缆敷设过程中如人为造成质量事故等(如外护层损伤)应立即修复或通知本公司售后服务部门

主要服务：35kV及以下交联电力电缆，电气装备用电线、电缆，特种电缆等电线电缆
