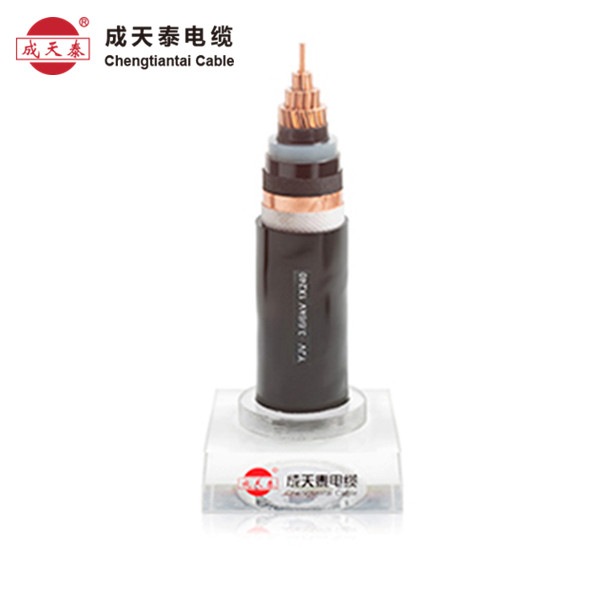

成天泰YJV 3.6/6（7.2）kV

型号：YJV

电压等级:3.6/6 kV

结构：铜导体 / XLPE绝缘/聚氯乙烯外护套

绝缘材料：XLPE 交联聚乙烯

电缆芯数：1芯、3芯

执行标准：GB/T 12706.1-2008 / IEC60502-1

附加标准：成品电缆阻燃性能符合IEC 60332-3及GB/T 18380.3-2001标准中规定的A、B、C三类中任一类阻燃性能要求

适用范围：应运50 Hz交流额定电压Uo/U为3.6/6KV的输配电线路上

[上一个:成天泰YJV 8.7/15（17.5）kV] [下一个:成天泰YJV 0.6/1 kV]

成天泰YJV 3.6/6（7.2）kV

详情说明
产品特性
其它

YJV 3.6/6KV 1 CORE Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地）Current ratings buried 20℃	20℃最大直流电阻 maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package



（mm²）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
25	2.5	17.4	348	165	160	0.73	0.26	黑色	盘装
35	2.5	18.4	368	205	190	0.52	0.29	黑色	盘装
50	2.5	19.9	398	245	225	0.39	0.33	黑色	盘装
70	2.5	21	420	305	275	0.27	0.38	黑色	盘装
95	2.5	23.5	470	370	330	0.19	0.42	黑色	盘装
120	2.5	24.9	498	430	375	0.15	0.46	黑色	盘装
150	2.5	26.7	534	490	425	0.12	0.51	黑色	盘装
185	2.5	28.3	566	560	480	0.1	0.55	黑色	盘装
240	2.6	30.7	614	665	555	0.08	0.61	黑色	盘装
300	2.8	33.7	674	765	630	0.06	0.61	黑色	盘装
400	3	38.9	778	890	725	0.05	0.65	黑色	盘装
500	3.2	42.2	844	1030	825	0.04	9"> 0.69	黑色	盘装
630	3.2	45.6	912	1190	940	0.03	0.76	黑色	盘装

YJV 3.6/6 KV 3 CORE Copper core/ XLPE insulated/ PVC sheathed Cable

导体截面 Cross section	绝缘厚度 Insulation thickness Avg.	近似外径 Outer diameter approx.	最小弯曲半径 Min. bending radius	载流量（空气中） Current ratings in air 30℃	载流量（埋地） Current ratings buried 20℃	20℃最大直流电阻maximum DC resistance at 20℃	电容 Capacitance	护套颜色 Sheath color	包装方式 Package


（mm²）	（mm）	(mm)	（mm）	(A)	(A)	(Ω/km)	(μF/km)	—	—
3×25	2.5	36.4	546	117	154	0.73	0.29	黑色	盘装
3×35	2.5	38.5	578	142	185	0.52	0.3	黑色	盘装
3×50	2.5	41.5	623	169	216	0.39	0.33	黑色	盘装
3×70	2.5	44.3	665	210	264	0.27	0.35	黑色	盘装
3×95	2.5	49.3	740	257	316	0.19	0.39	黑色	盘装
3×120	2.5	52.5	788	298	360	0.15	0.4	黑色	盘装
3×150	2.5	56.1	842	336	402	0.12	0.45	黑色	盘装
3×185	2.5	59.8	897	393	461	0.1	0.5	黑色	盘装
3×240	2.6	64.9	974	463	533	0.08	0.54	黑色	盘装
3×300	2.8	71.3	1070	526	599	0.06	0.58	黑色	盘装
3×400	3	80.3	1205	605	680	0.05	0.58	黑色	盘装

●订货时应正确标明电缆的型号、规格、长度、交货日期、包装方式等必要信息。

型号	规格	数量	交货日期	交货地点
YJV-3.6/6kV	3X120 mm²	500 M	至2018年01月20日	1.需方仓库 2.需方工地 3.自提注：由需方指定一种

结构特性

● 导体: 铜导体，导体2类符合IEC60228

● 绝缘: XLPE 交联聚乙烯

● 护套:PVC

制造标准

● 国际标准 :IEC60502.1-2005

● 国家标准 :GB/T12706.1-2008

电气特性

● 额定电压Uo/U: 3.6/6（7.2）kV

● 最高工作电压: 3.6/6（7.2）kV

● 成品电缆交流耐压试验: 3.6/6（7.2）kV (5 min)

使用特性

● 导体最高温度:90°C

● 短路最高线芯温度(持续时间不超过5s):250°C。

● 运行温度范围: -20至90°C

● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆

安装特性

● 敷设最低环境温度:不应低于0°C

● 电缆的最小允许弯曲半径: 20 D (注：D为电缆实际外径)

● 最大容许拉力: 50 N

电缆安装时的最小弯曲半径

项目	单芯电缆		三芯及以上电缆
	无铠装	有铠装	无铠装	有铠装
安装时的电缆最小弯曲半径	20D	15D	15D	12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲要小心控制，如采用成型导板等)	15D	12D	12D	10D

交货长度	运输
● 重量小于80kg的电缆允许成圈包装交货，每根成品电缆不得低于100m长度或由双方协定任意长度交货。 ● 允许根据协议任何长度交货	●运输时必须将电缆牢靠的固定，以免互撞或翻倒造成对电缆或盘具的损伤 ● 防止严重弯曲及其他机械损伤电缆盘不许平放。 ● 运输中严禁从高处扔下装有电缆的电缆盘 ● 电缆吊装使用专用吊装设备，严禁平吊线盘或直接从高空推卸电缆
长度误差	贮存
● 长度计量误差应不超过±0.5%	● 成品电缆应存放在温度0～40℃之间，湿度85%以下的环境中，做到不被阳光直接暴晒、被雨淋，应适量通风，保持环境的干燥。
包装	安装须知
● 成卷或成盘电缆应卷绕整齐，妥善包装。电缆盘应符合JB/T 8137-1999的规定。 ● 电缆端头应可靠密封，伸出盘外的电缆端头应加保护罩，伸出长度小于300mm ● 电缆包装上应附有标签标明： a) 制造厂名称及商标 b) 电缆型号及规格 c) 额定电压 d) 长度(m) e) 重量(Kg) f) 制造日期 g) 标准编号或认证标识 h) 电缆盘正确旋转方向的符号	● 安装时，环境温度应不宜低于0℃，若温度计测试环境温度低于0℃，应先对电缆进行预热处理后再准备安装; ● 应严格控制电缆敷设过程中的弯曲半径,以免造成电缆内部机械损伤。 ● 电缆敷设过程中如人为造成质量事故等(如外护层损伤)应立即修复或通知本公司售后服务部门
